Craftsman系列UPS不间断电源产品规格

（1）XKH系列高频UPS：(1)XKH22单相输入单相输出，功率涵盖1KVA到10KVA；(2)XKH32三相输入单相输出，功率涵盖10KVA到30KVA；(3)XKH33三相输入三相输出，功率涵盖10KVA到200KVA。

（2） XK系列工频UPS：(1)XK22单相输入单相输出，功率有6KVA和10KVA；(2)XK32三相输入单相输出，功率涵盖6KVA到40KVA；(3)XK33三相输入三相输出，功率涵盖10KVA到200KVA。

（3） XKM系列模块化UPS：功率涵盖 20KVA～800KVA。

（4） XKND系列电力UPS：功率涵盖5KVA～200KVA， XKND22单相输入单相输出， XKND32三相输入单相输出， XKND33三相输入三相输出。

（5） XKKR 系列卧式UPS：功率有1KVA～10KVA。

（6） XKE系列锂电UPS：功率涵盖 1KVA～10KVA，专为锂电池设计的，适于配备铁锂电池使用。

型号说明：

Craftsman XKS- □□ □□□KVA-S

（1）□□：22单相输入单相输出，32三相输入单相输出，33,三相输入三相输出

（2）□□□：输出容量，单位KVA

（3）S，长效机器，外接电池，无S自带电池。

例：Craftsman XK-3310KS

上海香开电器设备有限公司生产的Craftsman XK系列工频UPS不间断电源，三相输入，三相输出10KVA，外接蓄电池。

1 XKH系列高频UPS电源

1.1 XKH22系列单进单出高频UPS电源（1KVA～10KVA）

1.1.1 产品介绍

XKH22系列单进单出高频UPS电源是一款纯正弦波输出的双变换高频在线式不间断电源系统，为重要负载提供不受电网干扰、稳压、稳频的电源设备。当市电异常后，UPS 将电池能量逆变输出到负载，实现不间断输出。产品选用优质元器件，整机逆变效率高，质量稳定可靠，并设有静态开关使本机故障时不中断切换到旁路供电。

1.1.2 产品特点

（1）双转换在线式不断电系统零切换，设计功率为1KVA～10KVA

（2）宽广的输入电压范围(110V AC～300V AC)

（3）功率因数校正(PFC)功能

（4）丰富的通讯接口USB或RS232/485,可选配智能SNMP卡

（5）智能化电源管理软件，友好数字型液晶显示屏，各种信息一目了然

（6）可根据客户需求，灵活配置应急供电时间，有外接电池和内置电池可选。6K以上机种电池节数可调（16～20只）

（7）ECO节能模式

（8）冷启动

（9）关机充电功能

（10）兼容发电机输入

1.1.3 产品参数

1.2 XKH32系列三进单出高频UPS电源（10KVA～30KVA）

1.2.1 产品介绍

XKH32系列三进单出高频UPS电源是一款纯正弦波输出的双变换在线式不间断电源系统，采用DSP技术和主动式输入功率因子校正设计，可确保始终提供更好的输出电压条件，电能质量和性能。为重要负载提供不受电网干扰、稳压、稳频的电源。当市电掉电后，UPS 将电池能量逆变输出到负载，实现不间断输出。产品选用优质元器件，整机逆变效率高，质量稳定可靠，系统同时带旁路模式和ECO节能模式。

当ECO节能模式开启时，系统会自动侦测输入电源情况，当输入电压在设定电压范围内时，UPS会切换到旁路工作来达到节能的目的，ECO节能模式整机工作效率接近100%。

1.2.2 产品特点

(1)真正的双转换在线式不断电系统，设计功率为10KVA～30KVA。

(2)宽广的输入电压范围(305VAC～478VAC)，能适应恶劣的电网环境。

(3)输入功率因数可达≥0.99，输出功率因数0.9。

(4)配置ECO节能运行模式。

(5)紧急断电功能(EPO)。

(6)兼容发动机输入。

(7)丰富的通讯和监控，SNMP/USB/RS-232等多种通信端口。

(8)电池节数可调（16～20只）。

(9)可选N+1并联冗余应用设计增加灵活性。

(10)三段式充电设计，智能电池管理，延长电池寿命，优化电池组性能。

(11)冷起动功能：独特的直流(DC)手按开机，可以市电中断时用电池组直流起动UPS，充分发挥UPS的紧急备用功能。

(12)内置维修旁路开关。

1.2.3 产品参数

1.3 XKH33系列三进三出高频UPS电源（10KVA-200KVA）

1.3.1产品介绍

XKH33系列三进三出高频UPS电源为本公司新一代智能在线式零切换UPS电源，产品容量覆盖10KVA到200KVA之间的各个功率段。采用先进的DSP设计电路，优良IGBT作为功率变换元件，逆变器工作效率高，电能质量好，产品可靠度高。市电正常情况下，市电经过AC-DC电路得到DC直流电源，再经过逆变器将DC直流电源转换为交流输出，交流输出为经过稳压、稳频和滤出杂讯的纯净正弦波电源。此外，它还具有输入功率因子调整功能，有助于避免对电源的任何损害，并便于发电机的连接。

1.3.2主要特点

(1)电能质量好，输入功率因数≥0.99，输出功率因数0.9，输入谐波电流小于3%，整机效率大于95%，高效、绿色、节能。

(2)功率因数校正功能

(4)配置ECO节能运行模式

(5)可兼容发动机输入

(6)SNMP/USB/RS-232等多种通信端口

(7)3段式智能充电设计

(8)充电电流可调，电池节数可调

(9)内建维修旁路开关

(10)N+X并联冗余应用设计

(11)内建维修旁路开关

(12)独特的直流开机，充分发挥UPS紧急备用功能。

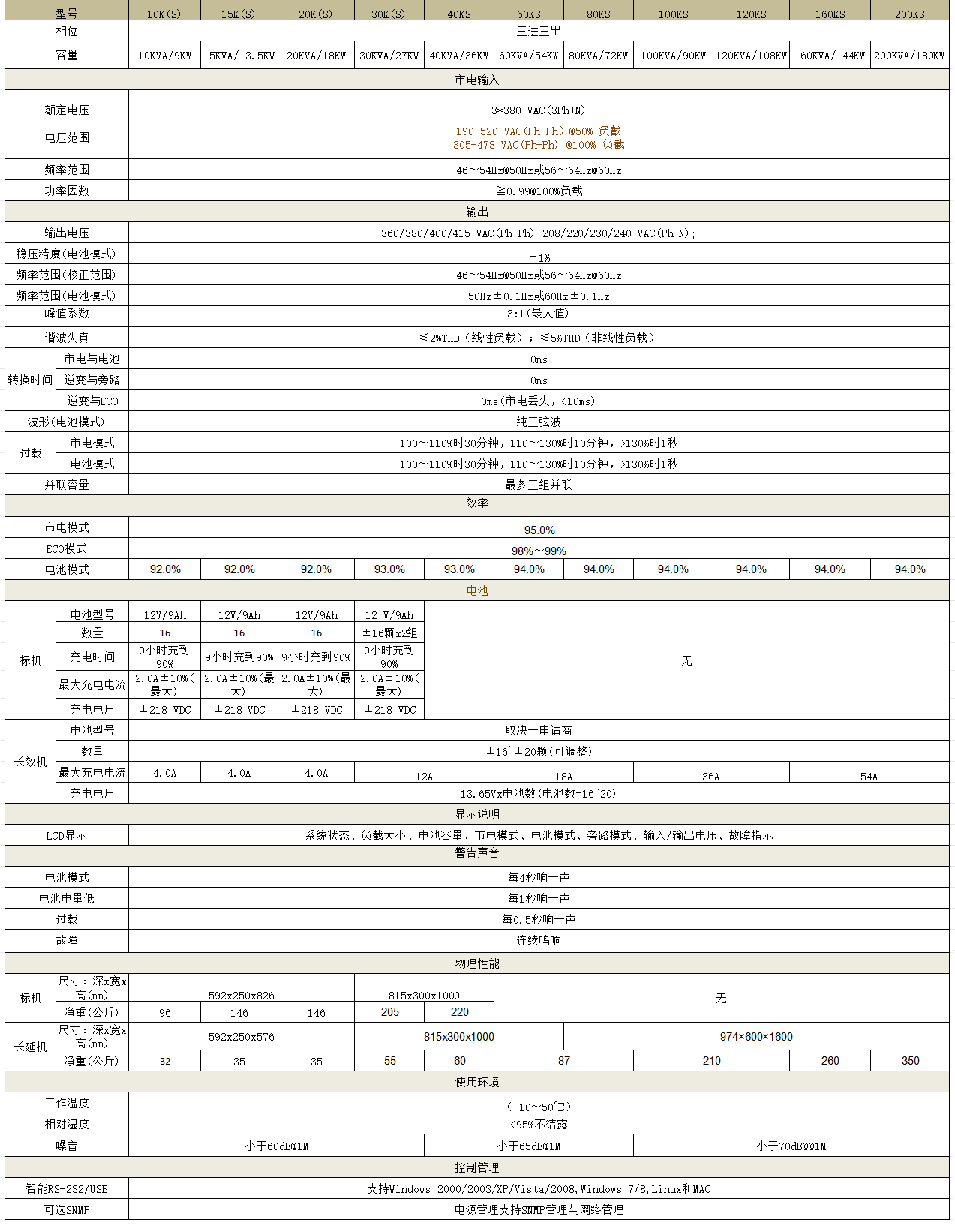

1.3.2产品参数

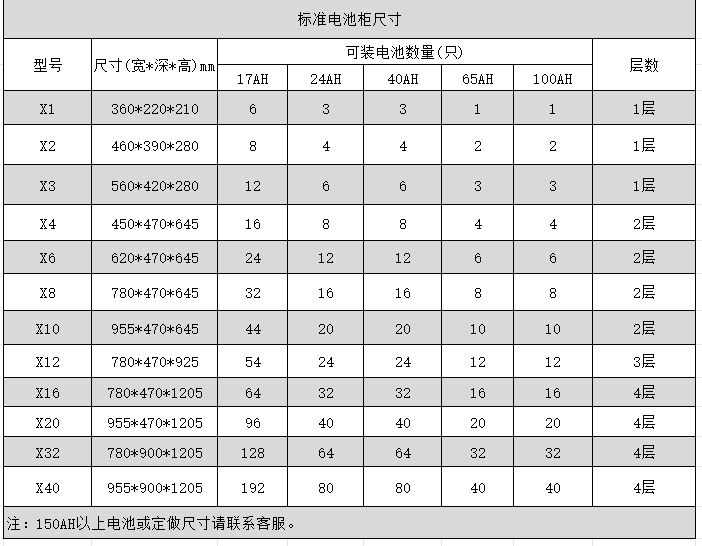

（6）电池柜尺寸

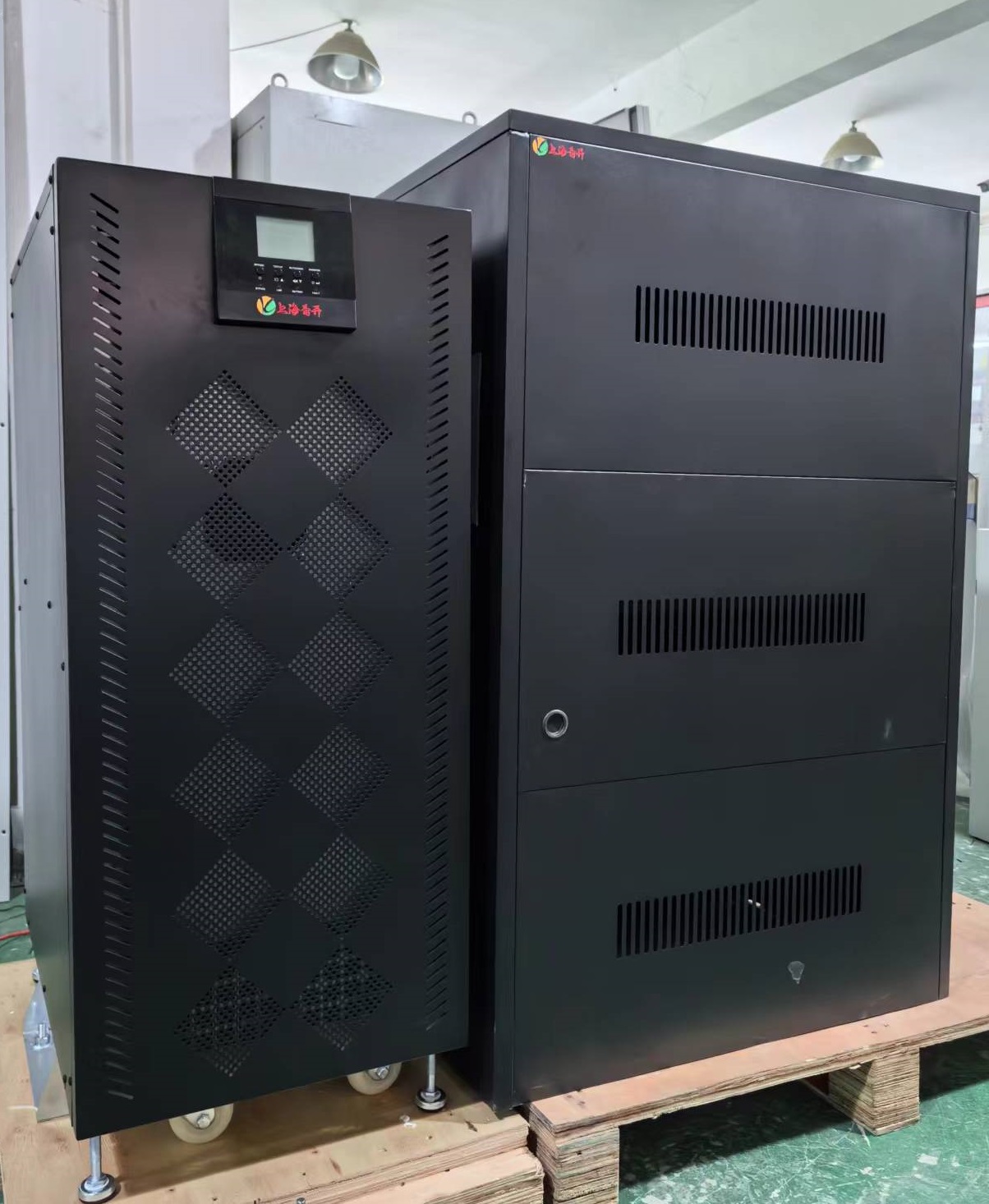

（7）部分工程案例
