Craftsman系列UPS不间断电源产品规格

（1）XKH系列高频UPS：(1)XKH22单相输入单相输出，功率涵盖1KVA到10KVA；(2)XKH32三相输入单相输出，功率涵盖10KVA到30KVA；(3)XKH33三相输入三相输出，功率涵盖10KVA到200KVA。

（2） XK系列工频UPS：(1)XK22单相输入单相输出，功率有6KVA和10KVA；(2)XK32三相输入单相输出，功率涵盖6KVA到40KVA；(3)XK33三相输入三相输出，功率涵盖10KVA到200KVA。

（3） XKM系列模块化UPS：功率涵盖 20KVA～800KVA。

（4） XKND系列电力UPS：功率涵盖5KVA～200KVA， XKND22单相输入单相输出， XKND32三相输入单相输出， XKND33三相输入三相输出。

（5） XKKR 系列卧式UPS：功率有1KVA～10KVA。

（6） XKE系列锂电UPS：功率涵盖 1KVA～10KVA，专为锂电池设计的，适于配备铁锂电池使用。

型号说明：

Craftsman XKS- □□ □□□KVA-S

（1）□□：22单相输入单相输出，32三相输入单相输出，33,三相输入三相输出

（2）□□□：输出容量，单位KVA

（3）S，长效机器，外接电池，无S自带电池。

例：Craftsman XK-3310KS

上海香开电器设备有限公司生产的Craftsman XK系列工频UPS不间断电源，三相输入，三相输出10KVA，外接蓄电池。

XK33系列三进三出工频UPS电源（10KVA～200KVA）

2.1产品介绍

XK系列工频UPS不间断电源采用输入/输出隔离的双变换结构和先进的DSP全数字控制技术，实现稳定、干净、不间断电源输出。产品具有可靠性高、抗干扰性能强、保护功能完善、容错功能高和带载能力强等特性。同时还提供多样化的通讯方案，及友好的人机界面，便于用户操作和使用，该系列产品既可以单机使用、也可以并机或热备份使用，最多支持4台并机使用。广泛适用于高层大楼、交通领域、网络机房、工矿企业、医院学校、金融中心和工业自动化等领域。单机容量从10KVA到400KVA，并机后最大到1600KVA。

2.2产品特点

（1）内置隔离变压器输入/输出完全隔离 ，抗干扰和抗冲击能力强，带载能力强。

（2）工业级设计应用于各种恶劣条件，适用于各种负载

（3）完善的保护功能  输入输出过压欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载保护、短路保护、温度过高保护等多种系统保护和报警功能。

（4）触摸屏显示

大屏幕菜单流程图、运行状态直观显示，灵活实现了人机对话功能，具有事件记录显示菜单操作。

（4）反相序运行

本系列 UPS 支持市电输入反相序运行，即当市电输入相序相反时，机器能够正常运行在市电模式，屏幕警告“市电相序错误”。如果旁路输入与市电输入为同一个输入源，当输入反向时，屏幕警告“旁路相序错误”，此时 UPS 不会转旁路工作。

（5）无零（N）线运行

本系列 UPS 支持市电输入无 N 线运行，即当输入不接 N 线时，机器仍然能够工作在市电模式。

（6）输入可选配双电源，输出开关回路可按图配置。

（7）丰富的通讯接口和远程报警、控制功能  USB、RS232/RS485实现多用途通讯和远程监视；可选SNMP卡实现远程监控和网络管理；无源干节点接口可实现UPS的状态监控（如旁路工作模式，逆变工作模式）、故障报警（UPS故障报警、电池电压低，市电异常等）和远程开关机等控制。

（8）内置维修旁路，可实现在线维修

（9）支持单机、1+1并机、N+1并联冗余运行。

（10）自动温度补偿延长电池寿命

（11）ECO模式可有效节能

（12）兼容发电机输入

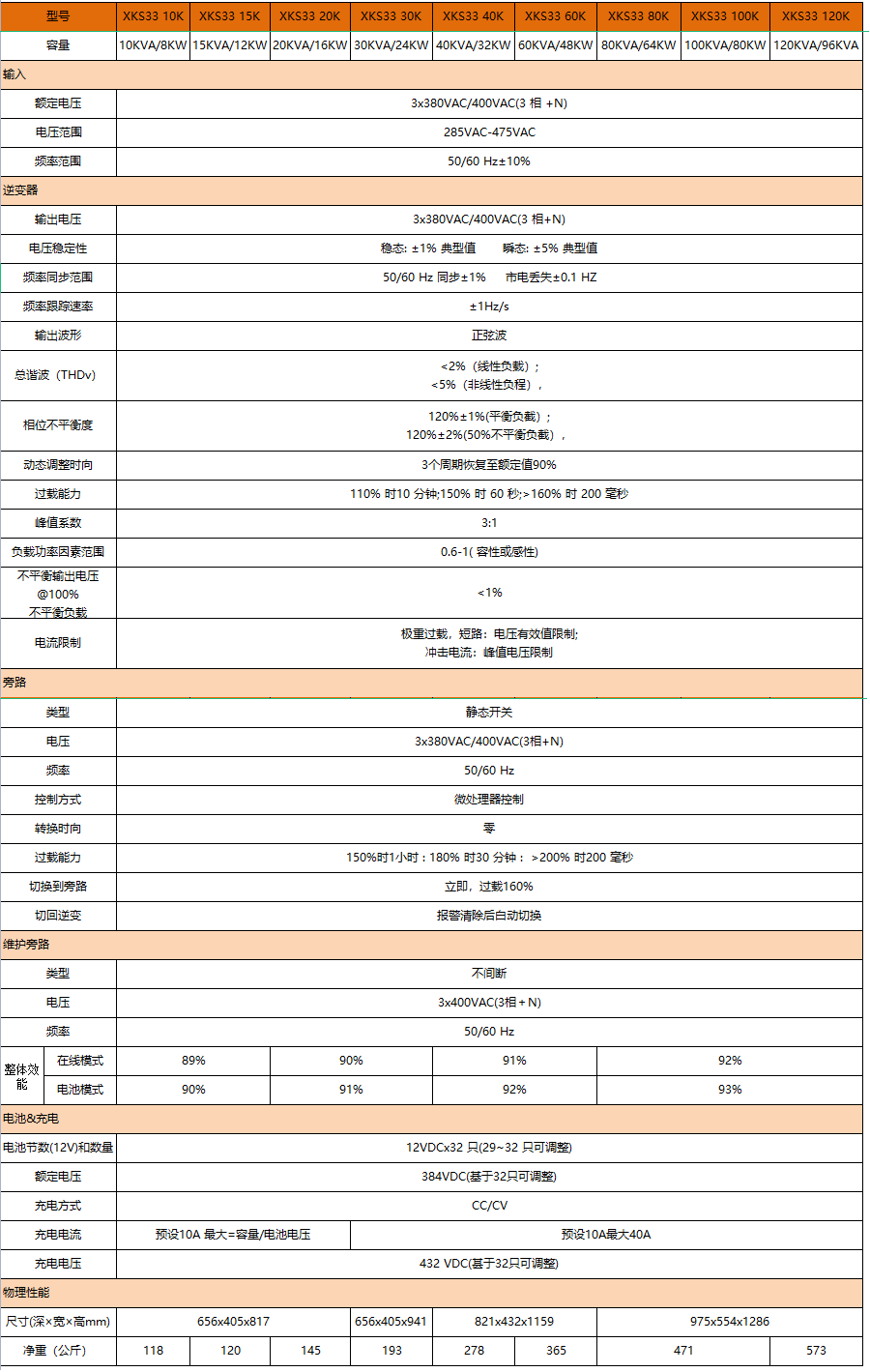

2.3产品参数

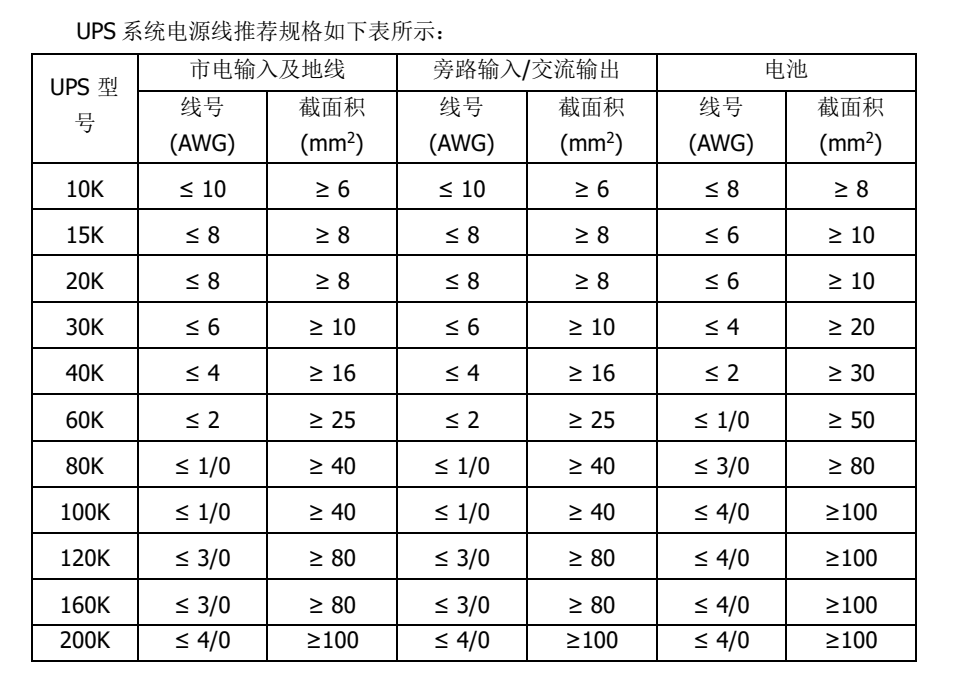

（3）UPS电源电线电缆推荐规格表介绍

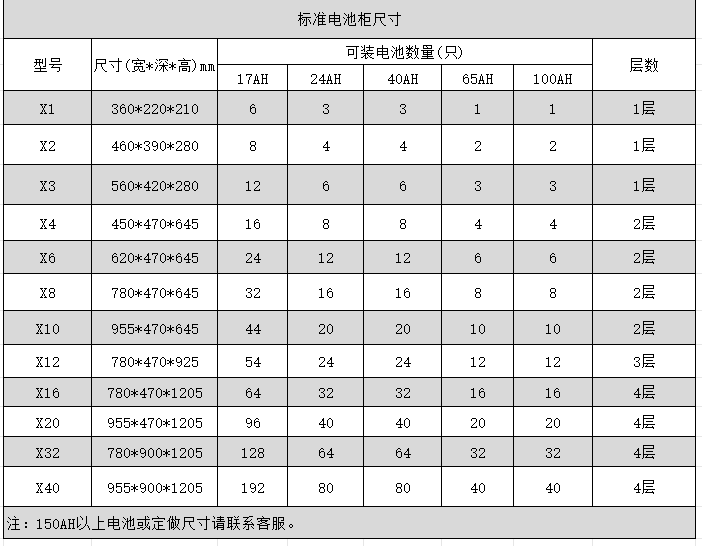

（4）电池柜尺寸

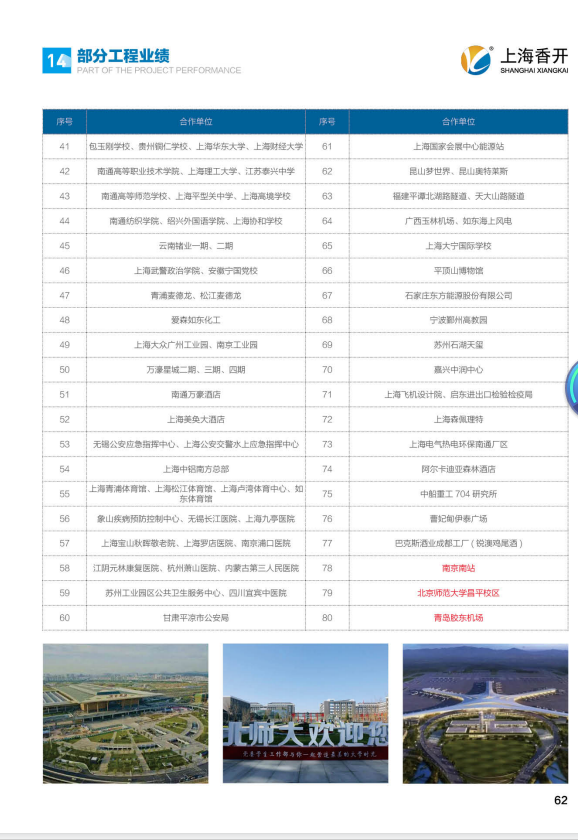

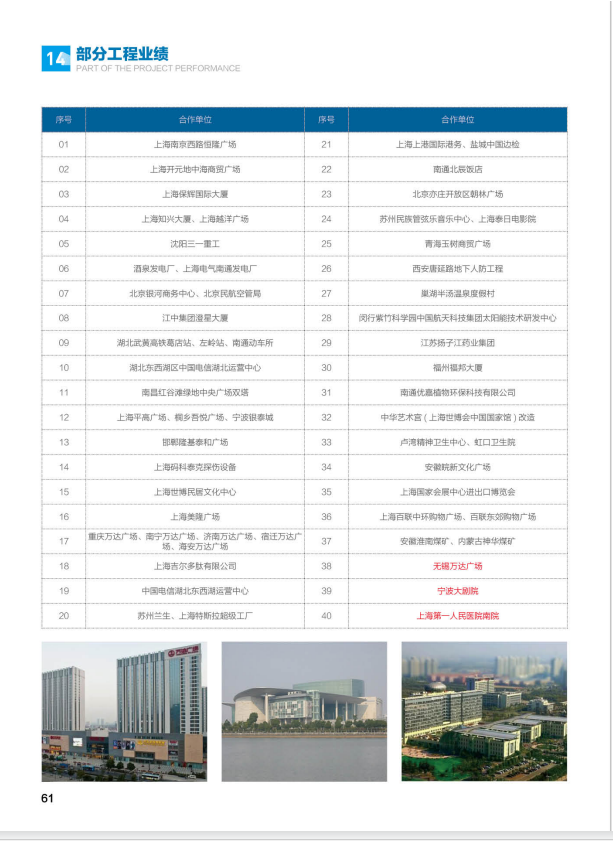

（5）部分工程案例
