一 XK-D系列照明型应急电源介绍

1）产品用途：适用于应急照明、事故照明等场所。

2）规格范围：XK-D-1KVA到 XK-D-20KVA

3）安装形式：落地式、悬挂式、嵌式三种

4）备用时间：90分钟，可按用户要求可长可短

5）

a） 单相（220V，交流）有：（标准型）

悬挂式：XK-D-1KVA、1.5KVA、2KVA

嵌 式：XK-D-1KVA、1.5KVA、2KVA

落地式：XK-D-1KVA、1.5KVA、2KVA、3KVA、4KVA、5KVA、6KVA、7KVA、8KVA、9KVA、10KVA

b)    三相（380V，交流）有：（标准型）

落地式：XK-D-3KVA、4KVA、5KVA、6KVA、7KVA、8KVA、9KVA、10KVA、15KVA、20KVA

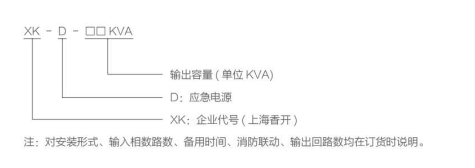

6)  型号说明：XK-D-□□KVA

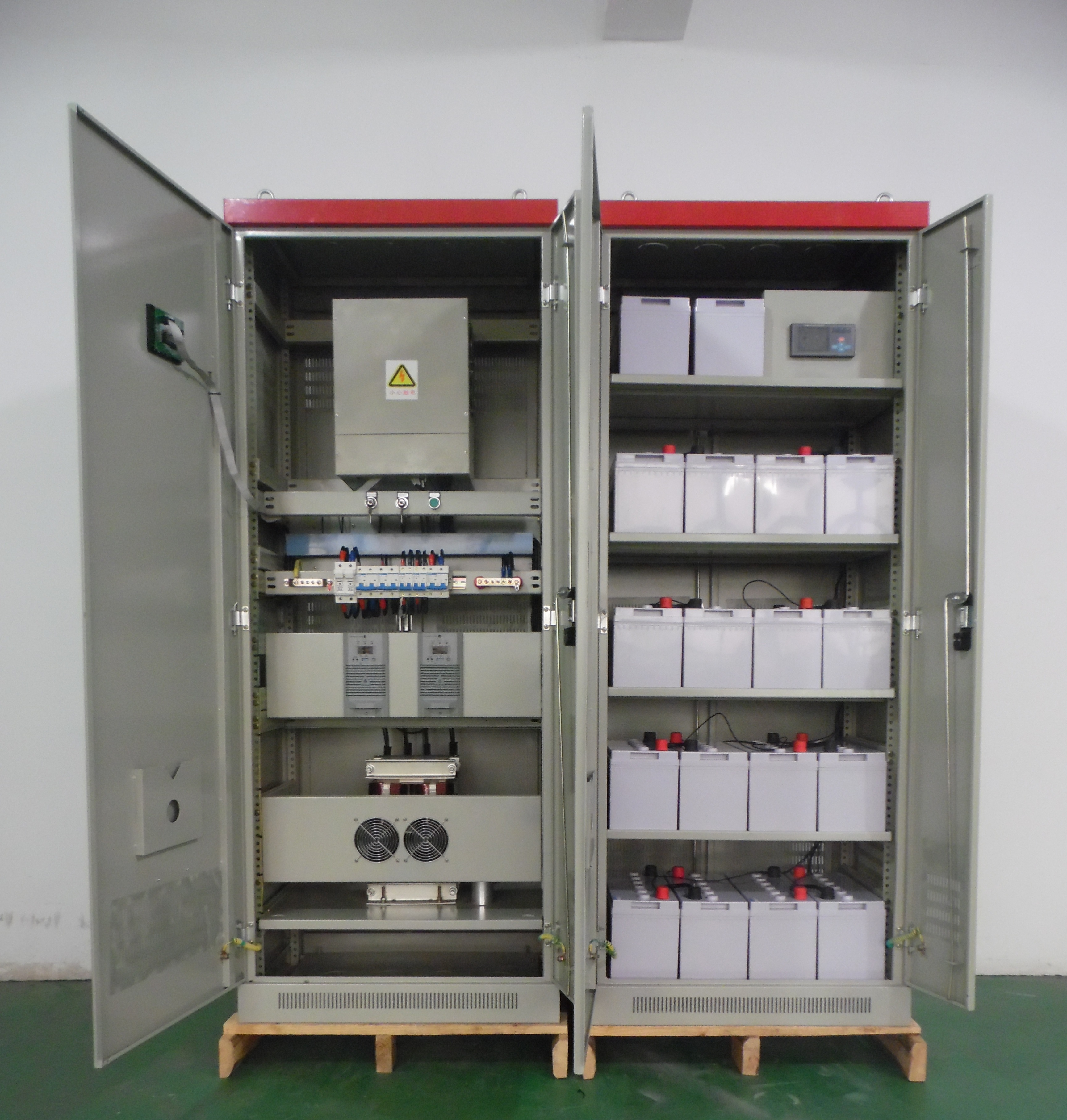

二 产品实物

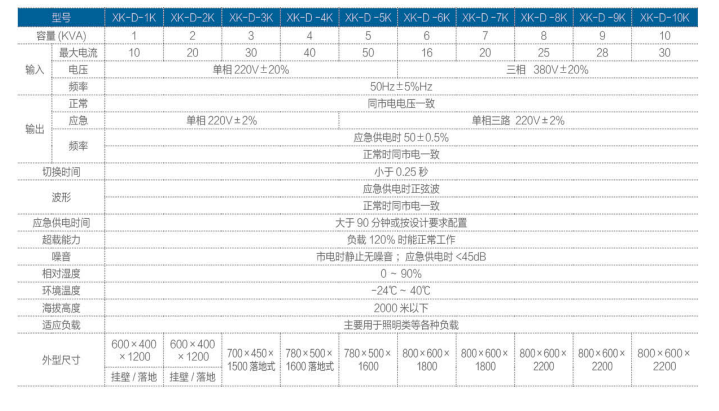

三 XKD系列应急电源技术参数

四 XKD系列应急电源产品原理

4.1单电源输入原理图

说明：

在正常情况下，市电通过K输出，同时充电器对免维护蓄电池充电。当常用电停电，通过控制器控制逆变器工作使K切换至应急输出状态，向负载提供电能。

4.2双电源输入原理图

说明：

在正常情况下，常用电通过KM2、KM1输出，同时充电器对免维护蓄电池充电。当常用电停电，备用电投入通过KM3、KM1输出，只有当常用电和备用电同时停电时，通过控制器控制逆变器工作使KM1切换至应急输出状态，向负载提供电能。

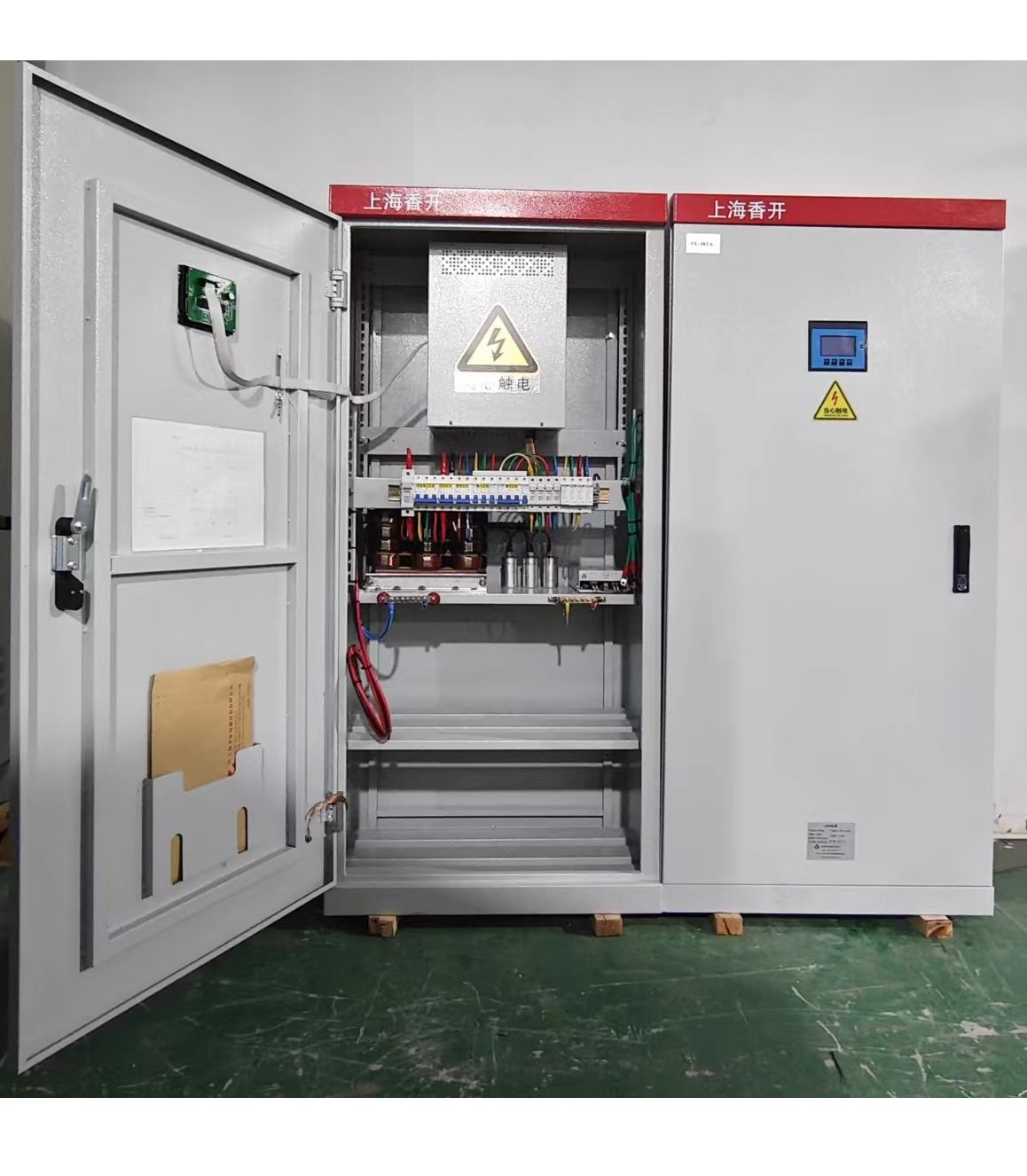

五 XKD系列/XKS 系列EPS应急电源柜体配置

六 XKD系列EPS应急电源产品接线示例

说明：
a)输出回路根据设计要求确定，未注明时本公司均按3路制作。
b)输出回路推荐使用断路器，如有要求也可用熔断器。
c)消防联动可根据设计要求确定与制作，未注明则无消防联动。
d)KM2为消防控制中心控制，当消防控制中心发出控制信号时KM2吸合，
消防联动输出支路输出电能。

七 XKD 系列应急电源产品尺寸

八 部分业绩案例
